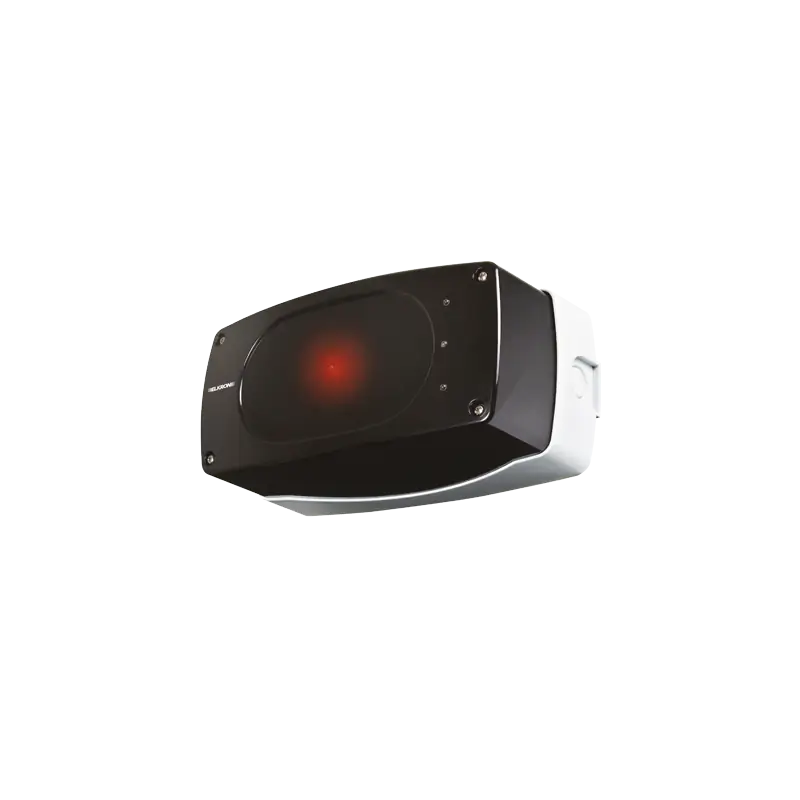

ELKRON 80IL8300121Flr500 - il rivelatore lineare di fumo a riflessione flr500 è un dispositivo indirizzato per centrali digitali serie fap54 (fap541, fap544evo, fap548evo e fap5416evo). e’ particolarmente indicato per soddisfare le applicazioni nel campo terziario e in ambienti particolari, quali musei, edifici storici ecc. il rivelatore contiene entrambe le sezioni di trasmissione (tx) e ricezione (rx) del segnale infrarosso; il suo principio io di funzionamento si basa sull’interazione tra il fumo presente in un ambiente generato da un principio di incendio e un raggio infrarosso emesso e riflesso da uno speciale riflettore ottico.

tensione di alimentazione (tramite linea rivelazione): 20v? (-15%, +10%) modulata || assorbimento medio (condizioni normali): 250µa @20v? || assorbimento medio (condizioni di allarme): 2ma @20v? || indicatori a led: allarme 2, allarme 1, normale funzionamento, guasto, manutenzione || soglia di oscuramento di allarme 1: 20%, 25%, 30%, 35% || soglia di oscuramento di allarme 2: 35% || soglia di oscuramento di guasto: 95% || tolleranza al disallineamento del fascio (unità tx rx e riflettore passivo): ±0,5°; ±5° || corrente massima uscita ripetizione funzionale / allarme: 2ma || autocalibrazione || isolatore di cortocircuito integrato || tensione uscita ripetizione allarme: 20v? (-15%, +10%) || portata: 5-20 m con riflettore cod. rifle20 - 20-50 m con riflettore cod. rifle50 - 50-100 m con riflettore cod. rifle100 || temperatura di funzionamento: (-10 ± 3)°c ÷ (55 ± 2)°c
