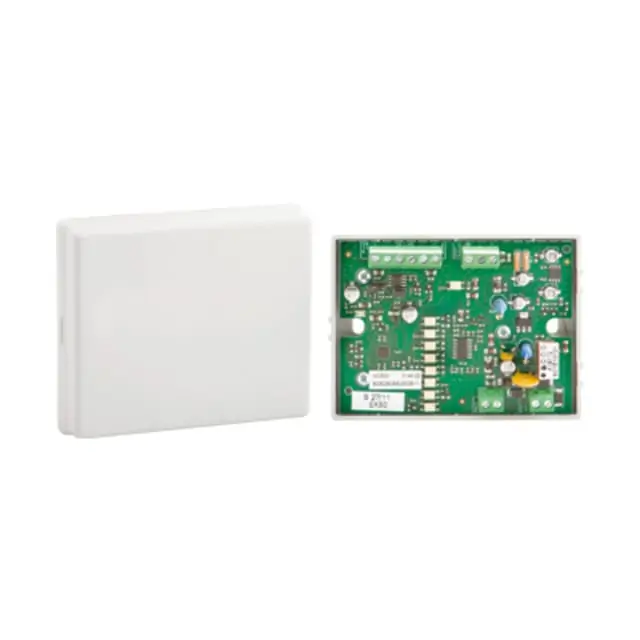

URMET 1043/538Modulo concentratore

Il modulo concentratore permette di collegare dei rivelatori di tipo convenzionale sul sistema digitale Urmet serie 500 (centrali 1043/550 - /560 e /570). Il modulo 1043/538 dispone di una linea di rivelazione supervisionata sulla quale è possibile collegare fino ad un massimo di 32 rivelatori convenzionali e di un'uscita sirena supervisionata sulla quale è possibile collegare un segnalatore di allarme direttamente comandato dal passaggio in allarme del modulo stesso

• Tensione di funzionamento: 20Vcc (-15%, +10%) modulata
• Assorbimento medio (condizioni normali – linea rivelazione): 1.2 mA @ 20Vcc
• Assorbimento medio (condizioni di allarme – linea rivelazione): 3.2 mA @ 20Vcc
• Tensione di uscita: 18Vcc a vuoto
• Corrente di cortocircuito: 80mA
• Corrente di allarme per singolo consenso: 16mA
• Corrente di allarme per doppio consenso: 31mA
• Resistore di fine linea: 3300 O
• Resistenza max di linea: 50 O
• Durata reset dispositivo: 500mS
• Tensione di uscita: Uguale a tensione di alimentazione
• Corrente massima erogabile: 500mA
• Tensione di alimentazione 24Vcc (-15%, +10%)
• Caratteristiche tecniche generali
• Visualiizzazione LED (tramite led bicolore)
• - rosso fisso: stato di allarme
• - rosso lampeggiante lento (2s): stato di allarme con SLC tensione operativa <17V
• - verde lampeggiante lento (2s): stato normale
• - verde lampeggiante veloce: indirizzo duplicato
• Temperatura di funzionamento: -10 ÷ 55°C ± 2°C (14 ÷ 131°F)
• Umidità relativa: 93 % ± 2% non condensante
• Temperatura di immagazzinamento: -30 ÷ 70 °C (-22 ÷ 158°F)
• Dimensioni: 109 (L) x 91 (H) x 30 (P) mm
• Peso: 120 g
• Materiale: contenitore ABS V0
• Conforme alle norme EN54-17: 2005 / AC:2007 EN54-18: 2005 / AC:2007
