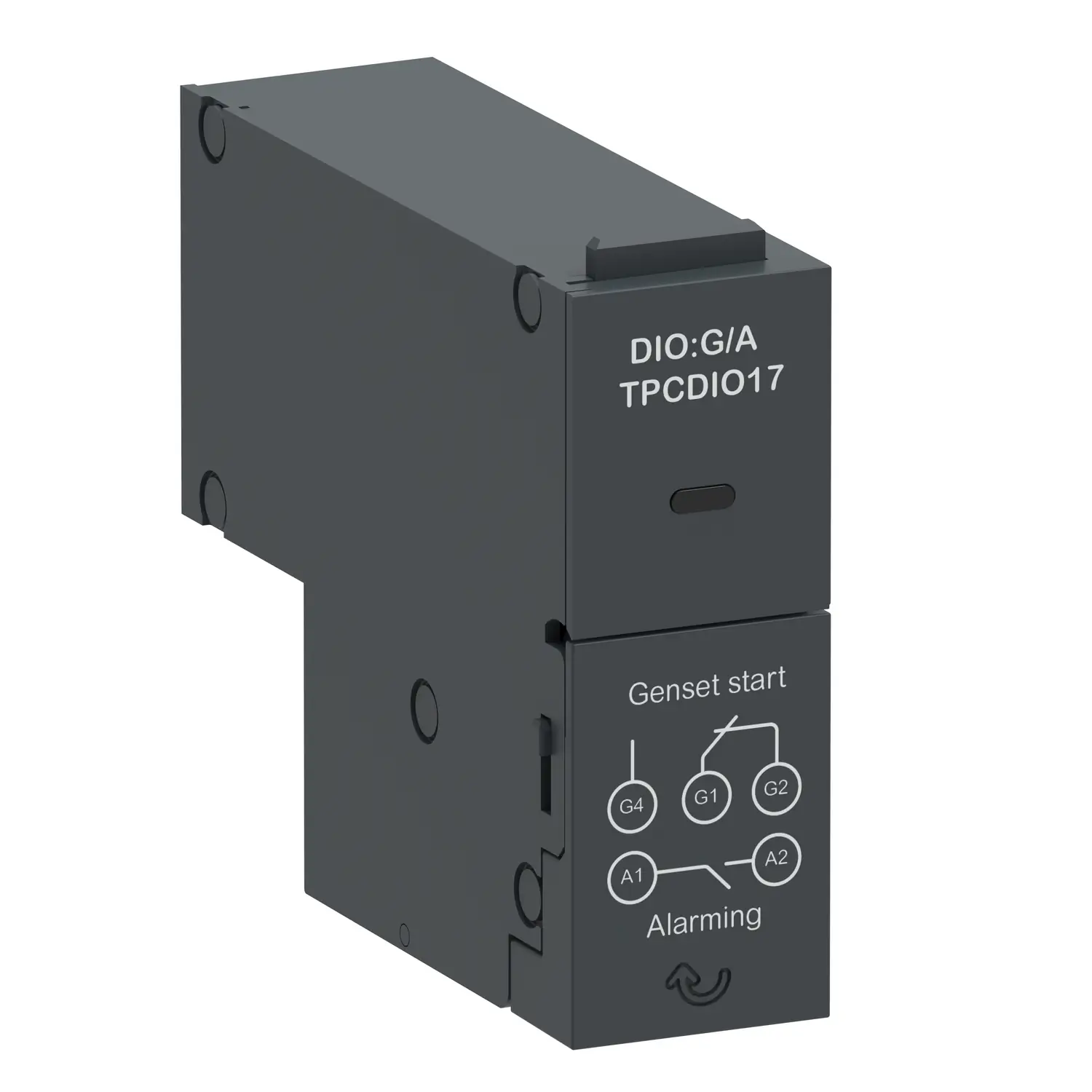

SCHNEIDER TPCDIO17Segnale avvio gruppo elettrogeno, output

tpcdio17 è un modulo di uscita come accessorio di segnalazione. questo modulo funzionale è un contatto ausiliario per il segnale di avvio e allarme gen. la corrente operativa nominale (ie) è 5 a @250vac/30 vcc. il segnale di avviamento impedisce l'avviamento a secco del motore, richiedendo che il gruppo elettrogeno raggiunga l'uscita corretta. può essere eseguito per la durata dell'impostazione di raffreddamento, quando la sorgente normale viene ripristinata e il carico viene ritrasferito al valore normale. l'uscita del segnale di allarme informa l'utente in caso di allarme critico che include rotazioni di fase/errori di trasferimento/micro-interruttore tutti chiusi/errore interno verificatosi. il condensatore serve per l'avvio ritardato del motore che verrà eseguito prima dell'avvio del gruppo elettrogeno, indipendentemente dall'utilizzo di 24 vcc esterni.
