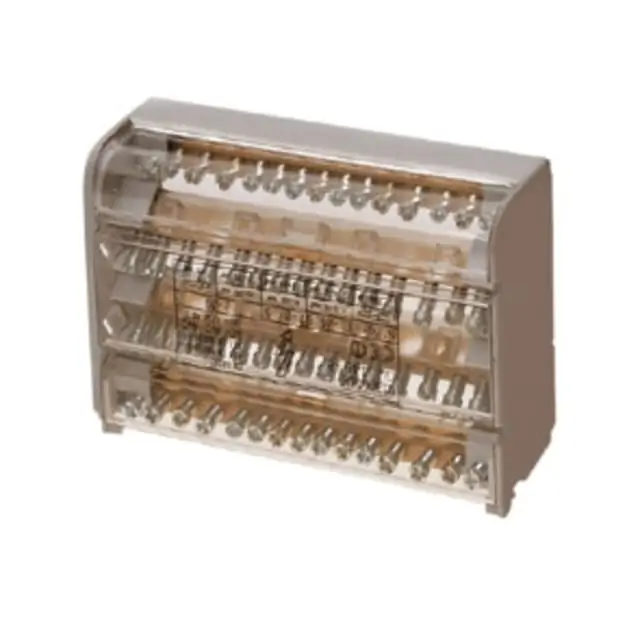

Gewiss GW44699Morsettiera tetrapolare 10mod.en 50022
Dettagli prodotto
le barre di distribuzione busbar gewiss rappresentano la soluzione più efficiente per realizzare sistemi di distribuzione all’interno dei quadri qdx. dai ripartitori modulari orizzontali alle barre piatte e sagomate sia in rame che in alluminio, la gamma busbar è studiata per garantire massima affidabilità e flessibilità nella realizzazione di quadri elettrici, offrendo un sistema completo per ogni esigenza.
Specifiche
Gewiss GW44699Caratteristiche prodotto
Tipo di montaggioGuida DIN 35mm
Coloregrigio
Tensione nominale750 V
Numero di poli10
Lunghezza160
Temperatura d’esercizio- °C
Numero di punti di fissaggio per ogni polo13
Classe di infiammabilità del materiale isolante secondo ul 94-
Larghezza/dimensione modulare90
Altezza (all'altezza di montaggio minore possibile)44
Piastra di chiusura necessariatrue
Esecuzione collegamento elettrico 1A vite
Esecuzione collegamento elettrico 2A vite
Distanza foro centrale- mm
Trasparentetrue
Sezione conduttore collegabile unifilare4 mm²
Sezione conduttore collegabile a filo sottile con bussola d'estremità 4 mm²
Sezione conduttore collegabile a filo sottile senza bussola d'estremità - mm²
Sezione conduttore collegabile multifilare4 mm²
Materiale del corpo isolanteTermoplastico
Posizione di collegamentoLaterale
Corrente nominale in160 A
Esecuzione antideflagrante 'ex e'false
Approfondimento
Gewiss GW44699Informazioni aggiuntive
| Corrente nominale (A) | 160 |
|---|---|
| Dim. esterne BxHxP (mm) | 186x136x70 |
| Icw (1s) | 10 kA |
| Montaggio | Piastra/guida DIN |
| Connessione max. ingresso | 1x(16-50) mm² |
| Connessione max. uscita | [2x(10-35) + 2x(6-25) + 8x(4-16)] mm² |
| N. mod. EN 50022 | 11 |
| Descrizione | Morsettiere ripartitrici |
| Adatto per | 46QP - 46QM - 46QX |
| Codice Electrocod | 3622 |
| Ware Number | 85369010 |
