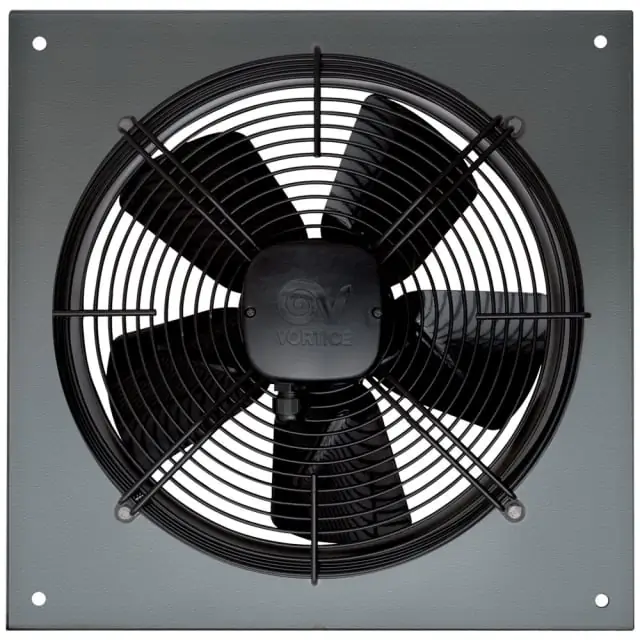

Vortice 0000042227 - a-e 304 t
VORTICEARTICOLO AD ESAURIMENTO

VORTICE 0000042227A-e 304 t

Dettagli prodotto
MarchioVORTICE
MPN0000042227
SKU214207
EAN8010300422275
Serie civileVorticel A-E
FamigliaVentilazione Industr VENT. INDUSTRIALI ELICOIDALI
TipologiaAspiratori Elicoidali Industriali


diametro nominale 300 mm
pannelli, stampati in lamiera d’acciaio fosfatata, verniciati a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
boccaglio, facente corpo unico con i pannelli, calibrato per ottimizzare il flusso d’aria, a profilo aerodinamico allungato per ottimizzare le prestazioni e facilitare la connessione al condotto di mandata.
griglia di protezione (conforme alla norma uni iso 13857), integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. la semplice rimozione facilita la manutenzione e pulizia del ventilatore.
motore ac trifase ad 1 velocità, del tipo a rotore esterno per minimizzare gli ingombri assiali, con albero montato su supporti con cuscinetti a sfere, in classe f, termo-protetto.
gira

Scheda Tecnica
Contattaci per preventivi o informazioni sul seguente articolo
Altri prodotti VORTICE
Specifiche

Caratteristiche prodotto

VORTICE 0000042227
TipologiaEspulsione
Tensione nominale400 V
Volume trasportato1696 m³/h
Larghezza nominale300 mm
Frequenza di rete50 Hz
Numero di giri1400 1/min
Temperatura del flusso d'aria-30
Valvola di chiusuraNessuno
Grado di protezione (ip)IP54
Temperatura del fluido0 °C
Dati prodotto

Dati tecnici

VORTICE 0000042227
Mcfiary00054
Mcfiary0006I? classe
Mcfiary001854
Mctenry00073,4
Mctenry00100,22
Mctenry0014380-415
Mctenry001850
Approfondimento

Informazioni aggiuntive

VORTICE 0000042227
  • Corrente assorbita max (A)
    0,22
  • Diametro Nominale Condotto (mm)
    300
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    54
  • Grado protezione motore IP
    54
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    3
  • Numero Poli
    4
  • Peso (Kg)
    3,4
  • Potenza assorbita max (W)
    79
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    380-415
  • Portata max (l/s)
    471
  • Portata max (m³/h)
    1696
  • Potenza sonora Lw [dB(A)]
    66,5
  • Pressione max (Pa)
    129
  • Pressione max alla max vel. (mmH2O)
    13,0
  • Pressione Sonora Lp in campo libero [dB(A)] 1 m
    55,5
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m
    46,0
  • RPM
    1400
  • Dimensione A (mm)
    380
  • Dimensione B (mm)
    316
  • Dimensione C (mm)
    151
  • Dimensione D (mm)
    10
  • Dimensione F (mm)
    84
  • Dimensione G (mm)
    8
  • Dimensione H (mm)
    330
  • Etichetta Energetica
    NO
