Vortice 0000042258 - a-e 354 m
VORTICEARTICOLO AD ESAURIMENTO

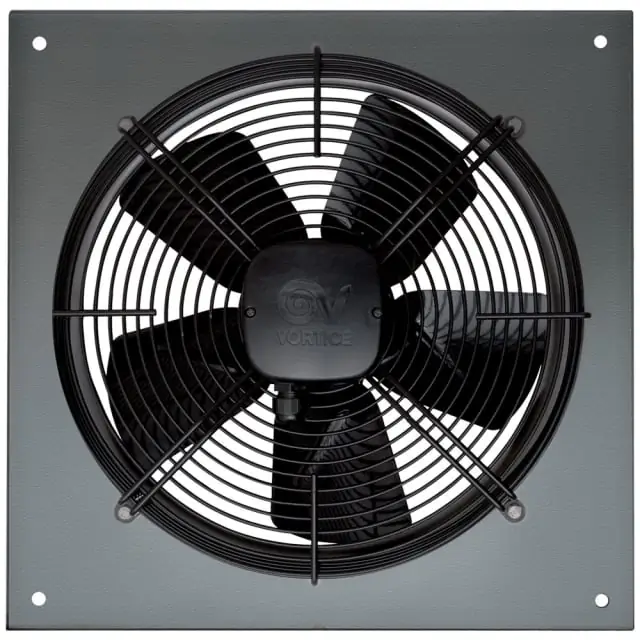

VORTICE 0000042258A-e 354 m

Dettagli prodotto
MarchioVORTICE
MPN0000042258
SKU214210
EAN8010300422589
Serie civileVorticel A-E
FamigliaVentilazione Industr VENT. INDUSTRIALI ELICOIDALI
TipologiaAspiratori Elicoidali Industriali


diametro nominale 350 mm
pannelli, stampati in lamiera d’acciaio fosfatata, verniciati a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
boccaglio, facente corpo unico con i pannelli, calibrato per ottimizzare il flusso d’aria, a profilo aerodinamico allungato per ottimizzare le prestazioni e facilitare la connessione al condotto di mandata.
griglia di protezione (conforme alla norma uni iso 13857), integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. la semplice rimozione facilita la manutenzione e pulizia del ventilatore.
motore monofase ac ad 1 velocità, del tipo a rotore esterno per minimizzare gli ingombri assiali, con albero montato su supporti con cuscinetti a sfere, in classe f, termo-protetto.
gir

Scheda Tecnica
Contattaci per preventivi o informazioni sul seguente articolo
Altri prodotti VORTICE
Specifiche

Caratteristiche prodotto

VORTICE 0000042258
TipologiaEspulsione
Tensione nominale230 V
Volume trasportato3015 m³/h
Larghezza nominale350 mm
Frequenza di rete50 Hz
Numero di giri1400 1/min
Temperatura del flusso d'aria-30
Valvola di chiusuraNessuno
Grado di protezione (ip)IP54
Temperatura del fluido0 °C
Dati prodotto

Dati tecnici

VORTICE 0000042258
Mcfiary00054
Mcfiary0006I? classe
Mcfiary001854
Mctenry00076.2
Mctenry00100.75
Mctenry0014220-240
Mctenry001850
Approfondimento

Informazioni aggiuntive

VORTICE 0000042258
  • Corrente assorbita max (A)
    0.75
  • Diametro Nominale Condotto (mm)
    350
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    54
  • Grado protezione motore IP
    54
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    1
  • Numero Poli
    4
  • Peso (Kg)
    6.2
  • Potenza assorbita max (W)
    170
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max (l/s)
    822
  • Portata max (m³/h)
    2960
  • Potenza sonora Lw [dB(A)]
    70.0
  • Pressione max (Pa)
    100
  • Pressione max alla max vel. (mmH2O)
    10.2
  • Pressione Sonora Lp in campo libero [dB(A)] 1 m
    59.0
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m
    49.5
  • RPM
    1400
  • Dimensione A (mm)
    450
  • Dimensione B (mm)
    361
  • Dimensione C (mm)
    155
  • Dimensione D (mm)
    12
  • Dimensione E (mm)
    85
  • Dimensione F (mm)
    74
  • Dimensione G (mm)
    9
  • Dimensione H (mm)
    380
  • Etichetta Energetica
    NO
